Egyenes vágás

Ötletek

Egyenes vágás

Olyan ötletes vezetőlécet készített Záhony Péter Budapesten, amellyel egy bútorlap, rétegelt lemez-, MDF- vagy OSB-tábla bármelyik pontjáról indulva hajszálpontos egyenes vágást eszközölhet a kellő irányban.

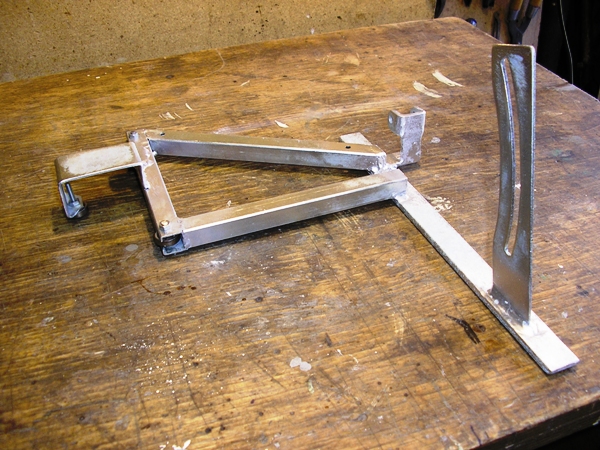

1. Az eredeti körfűrésztalpat levette, és a helyére ezt az általa kitalált és hegesztett szerkezetet szerelte.

2. A szerkezetre három 4×16×5 mm-es golyóscsapágyat szerelt, ezeken fut majd a zártszelvényen.

3. Vezetőlécnek egy 40×20×2 mm-es zártszelvény aljára 10 centinként 12 mm átmérőjű lyukakat fúrt.

4. A „Z” alakú túloldali, menetes tartóelemen viszont a csapok 103 mm távolságra vannak egymástól.

5. A szilárd csatlakoztatás érdekében a jobb oldali csapon 2 mm széles, 3 mm mély íves bevágást reszelt.

6. A „Z” alakú darab csapját beakasztva csatlakoztatva a zártszelvényhez, alulról rögzíti a vezetőlécet.

7. A körfűrészt csak végig kell tolni a zártszelvény mellett, és megvan a hajszálpontos vágásvonal.
