Kurucz Bálint egy közös családi naptárat szeretett volna létrehozni, hogy minden családtagnak elérhető legyen bármikor, így digitális alkotásban gondolkodott. Először kiszerelte egy régóta nem használt laptop 24 hüvelykes kijelzőjét. Annak megfelelő vezérlőpanelt szerzett be. Ezután méretre vágta és összecsavarozta a keretet, igy kialakult az oldala. A hátuljára egy falapot helyezett, csavarokkal rögzítette és vágott rá egy kisebb ablakot ott, ahol az elektronika helyezkedik el. Erre ajtót szerelt, igy a későbbiekben könnyebb hozzáférni az elektronikai részekhez. Az elejére rétegelt lemezt helyezett, amelyen kivágta a kijelző és a mozgásérzékelő helyét. Próbaképpen az előlapot is rácsavarozta a keretre.
A részletek kidolgozása
Utána teljesen szétszedte a dobozt, majd kivágta a kijelző vezérlőgombsorának szánt csíkot és lyukakat. Az egyes részeket (keret hátulját, és oldalát) gázégő segítségével finoman megégett, majd csiszolás után lakkozta. A doboz elejét pirográf segítségével díszítette, majd azt is csiszolta és lakkozta. A rétegelt lemez előlap hátuljára egy kisebb keretet készített, amely a helyén tartja a kijelzőt. A kijelző elé kívülről üveglap került. Bálint a raspberrynek és az LCD vezérlőnek egy kisebb állványt készített, és beépítette a keret belsejébe. Elrendezte a vezetékeket a belső részen. A keret elkészítése és az elektronika behelyezése után már csak a programozás maradt hátra. A feleszerelés egy fali konzol segítségével történt.
Továbbfejlesztés
Bálintnak van néhány ötlete a naptár továbbfejlesztésére, például LED-szalagos háttérvilágítást képzelt el, és ahhoz külön vezérlést. Szóba jöhet egy infravörös érintőkeret beépítése is, ezen kívül egy betekintésgátló az LCD és az üveg közé. Ha pedig a kijelző nagyobb lenne, akkor lehetne hozzá kamera és hangvezérlés is, de az már egy másik projekt.
Figyelem! Aki nem ért a villanyszereléshez, az a munkának ezt a részét bízza szakemberre!

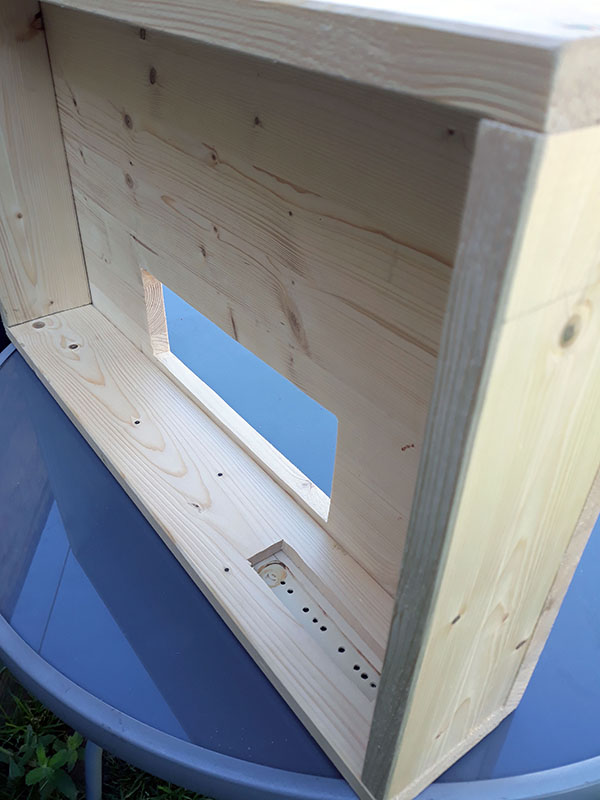

1. Bálint méretre vágta és összecsavarozta a doboz keretét, így kialakult a váz.

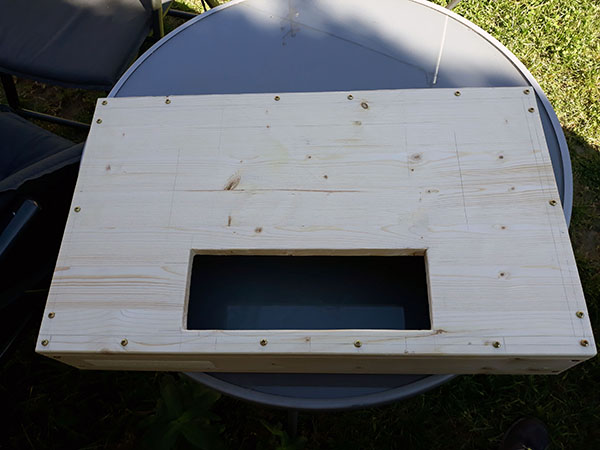

2. A keret hátára csavarozott falapra ablakot vágott ott, ahol az elektronika van.

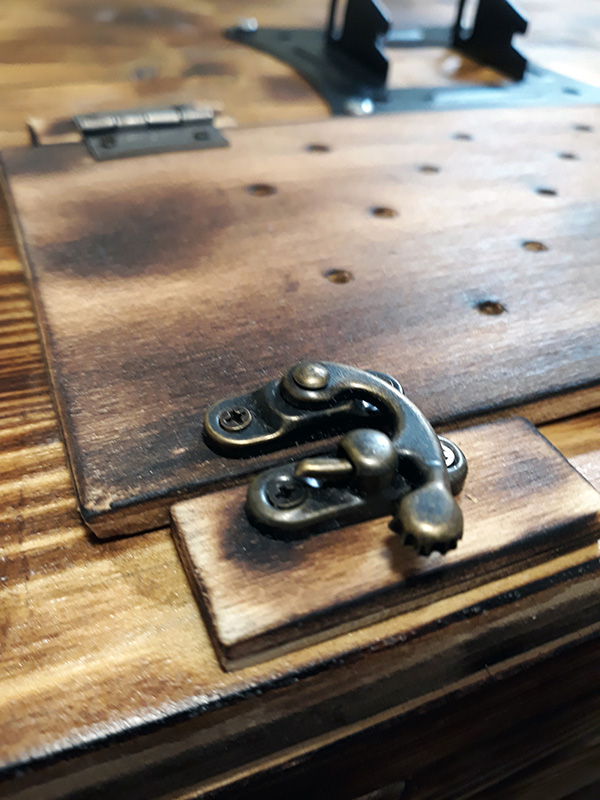

3. Erre ajtót szerelt, igy mindig könnyű hozzáférni az elektronikai részekhez.
4. Az elejére jövő rétegelt lemezen kivágta a kijelző és a mozgásérzékelő helyét.

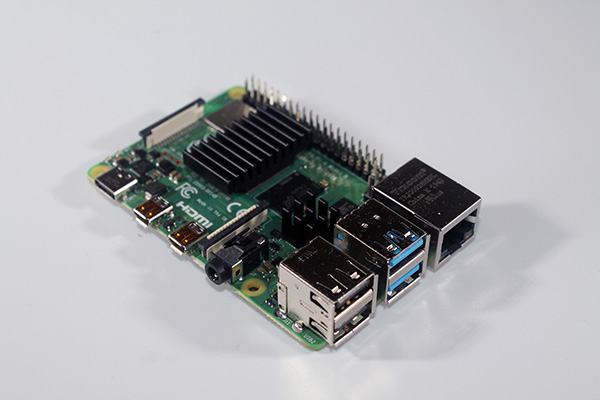

5. A szerkezet lelke egy sokfelé kapható, programozható Raspberry pi miniszámítógép.

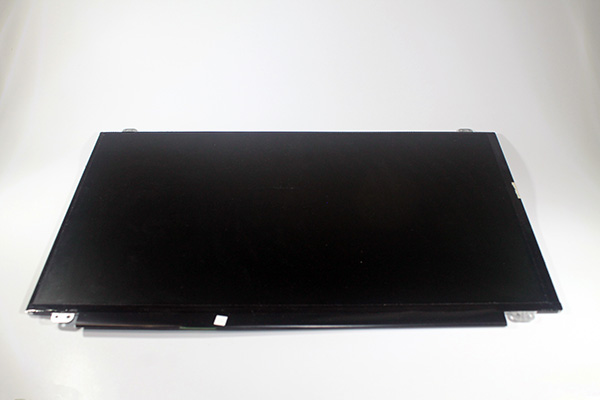

6. A kijelző egy használaton kívüli, de még jó laptop 24 colos LCD-panelje.

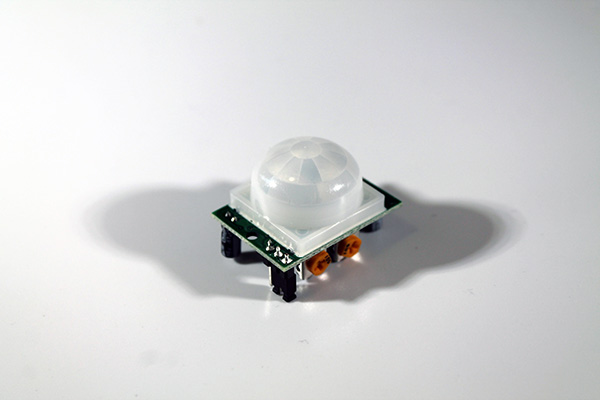

7. Egy mini infravörös mozgásérzékelőt már 2-3 ezer forintért be lehet szerezni.

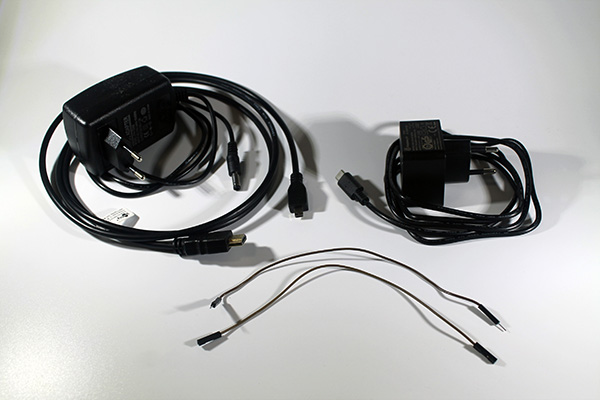

8. A szerkezethez kellett még két átalakító, valamint egy sor összekötő kábel.

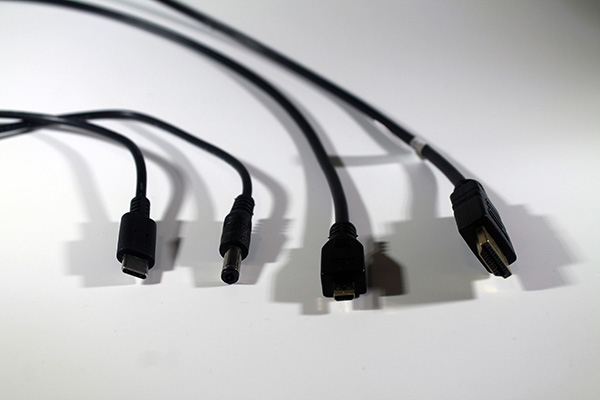

9. A standard, mini és mikro HDMI-, meg adaptercsatlakozókat nem lehet összekeverni.

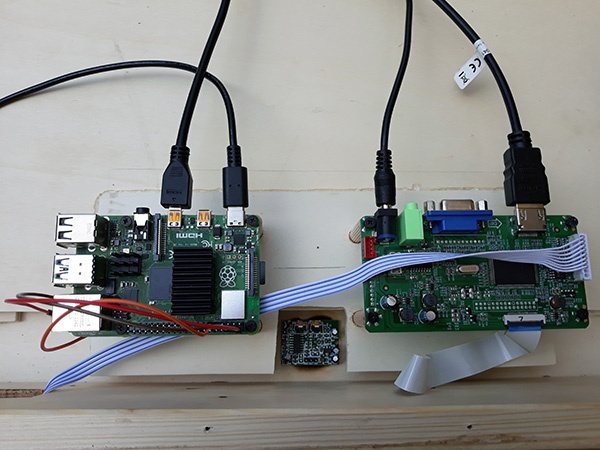

10. Bálint összeszerelte és vezetékelte a miniszámítógépet és az LCD-vezérlőpanelt.

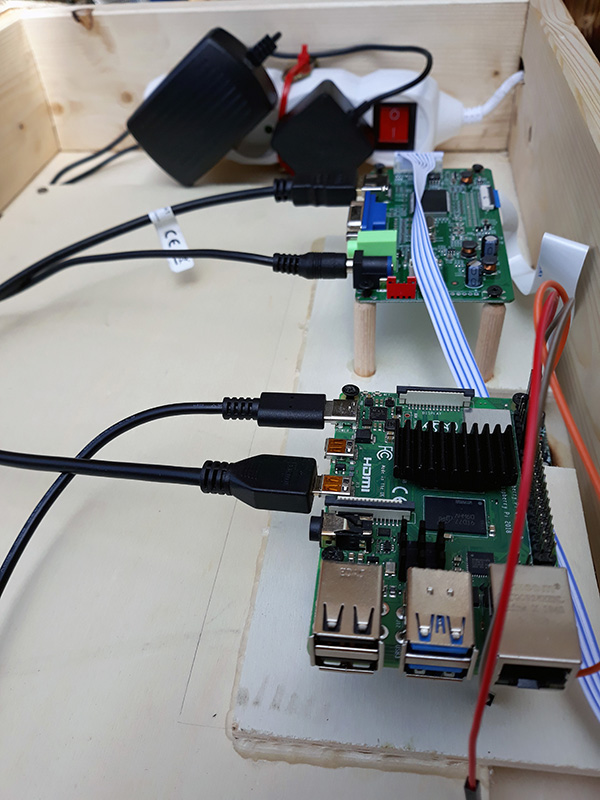

11. A dobozba ragasztotta a háttérben látható hosszabbítót is a két átalakítónak.
12. Bálint ezután kivágta a kijelző vezérlőgombsorának szánt csíkot és lyukakat.

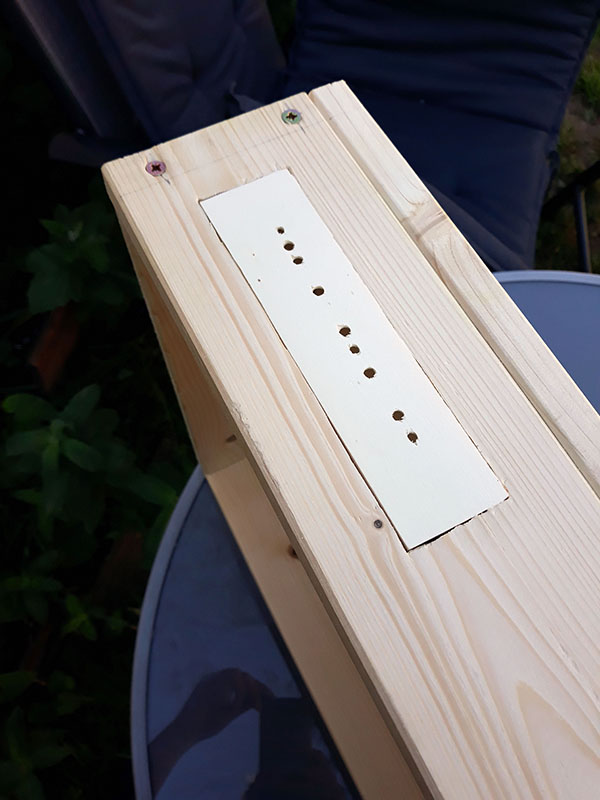

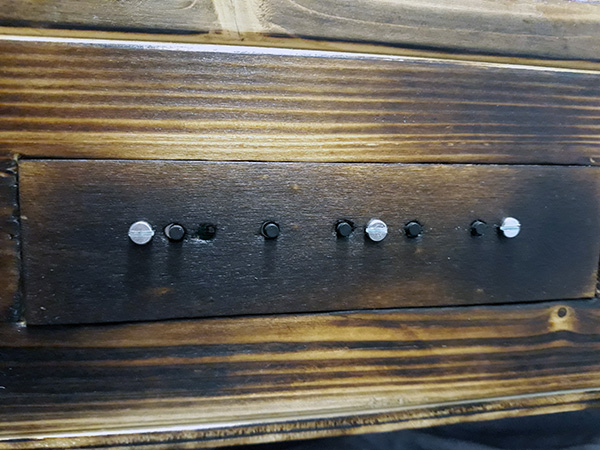

13. Kívülről így néztek ki a gomboknak szánt lyukak a rétegelt lemez lapon.

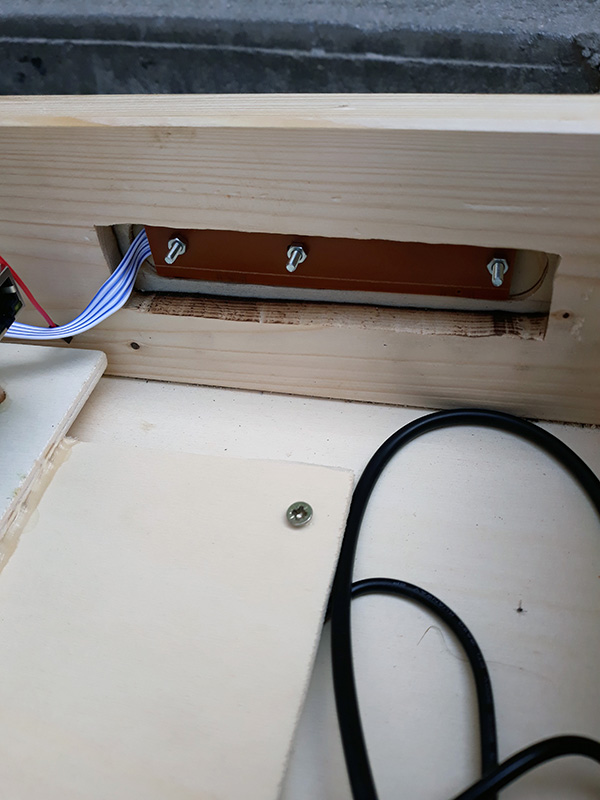

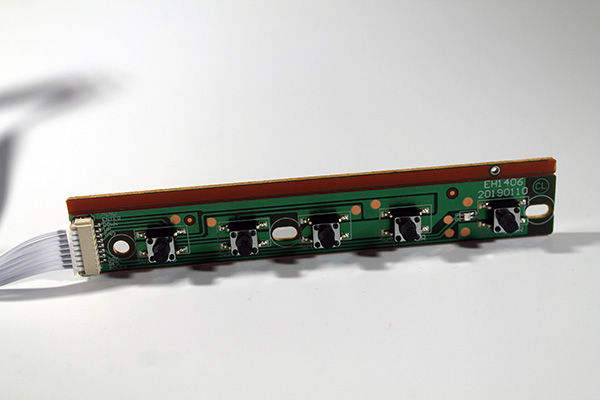

14. A vezérlő gombok önmagukban nem túl nagyok. Fontos a pontos illeszkedés.

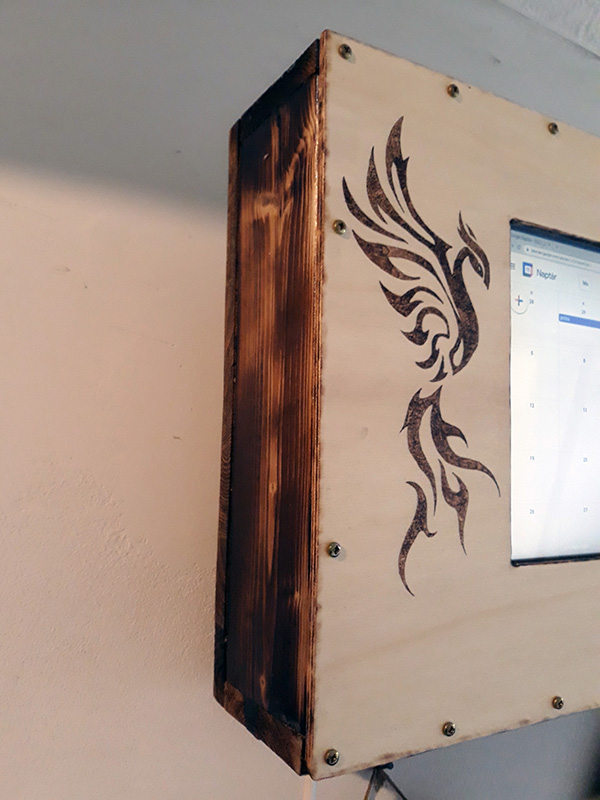

15. A keret hátát és oldalát Bálint gázégővel finoman megégette, csiszolta és lakkozta.

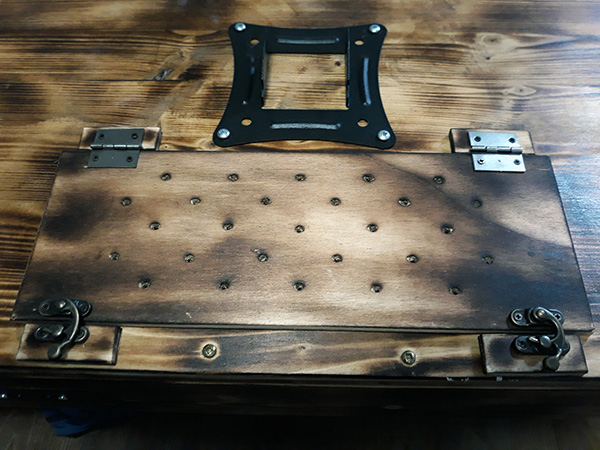

16. Ugyanígy díszítette a hátoldalon található, elektronikához vezető ajtót is.
17. A doboz elejére szánt szimmetrikus mintát meg-, illetve kitalálni, majd...
18. ceruzával és pirográffal megrajzolni, megvastagítani precíz munkát igényelt.

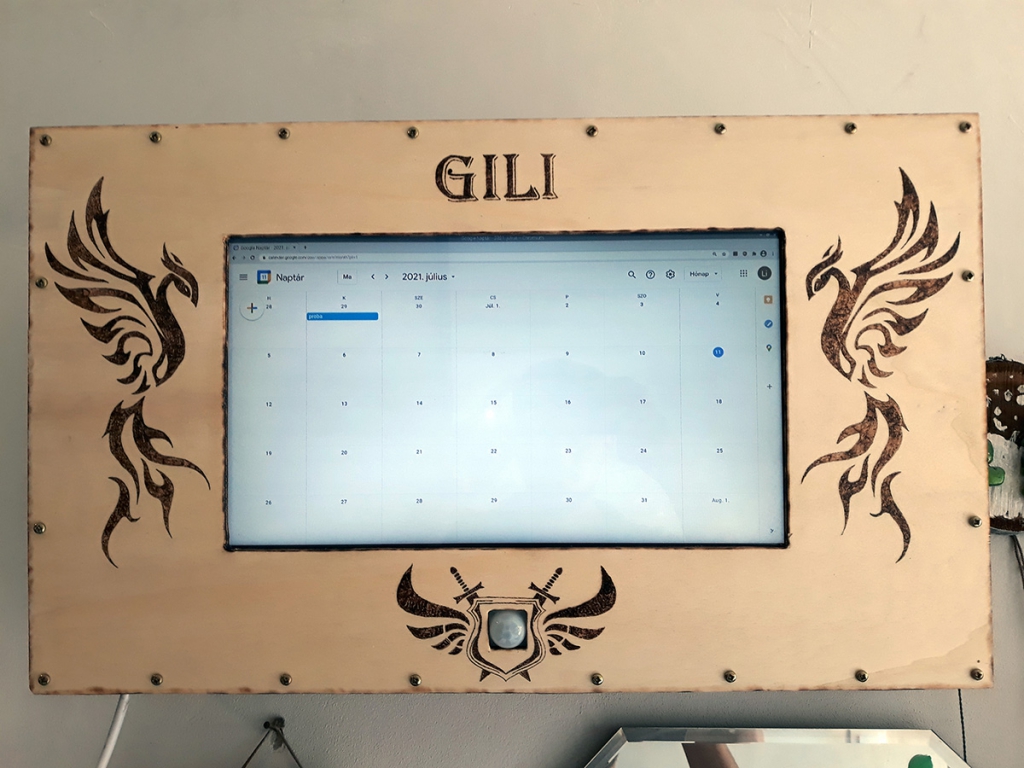

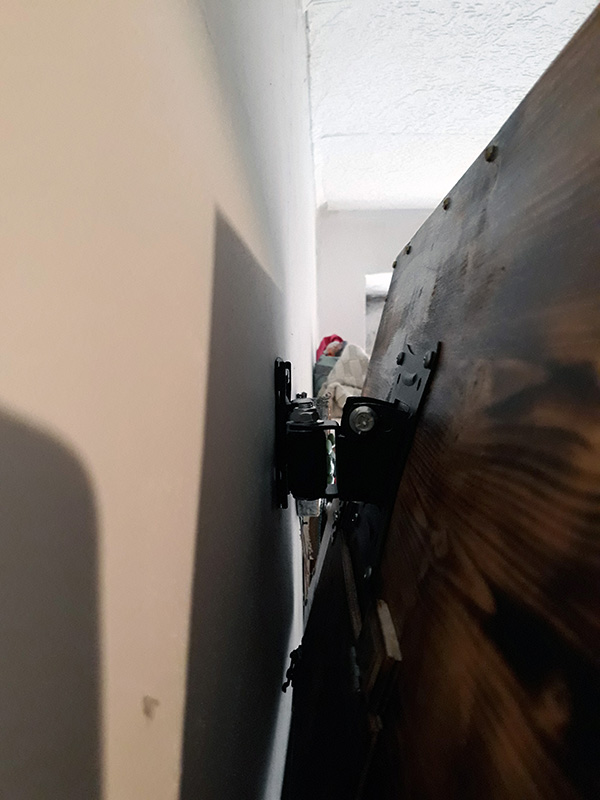

19. A digitális naptárat Bálint végül egy fali konzol segítségével szerelte a falra.
